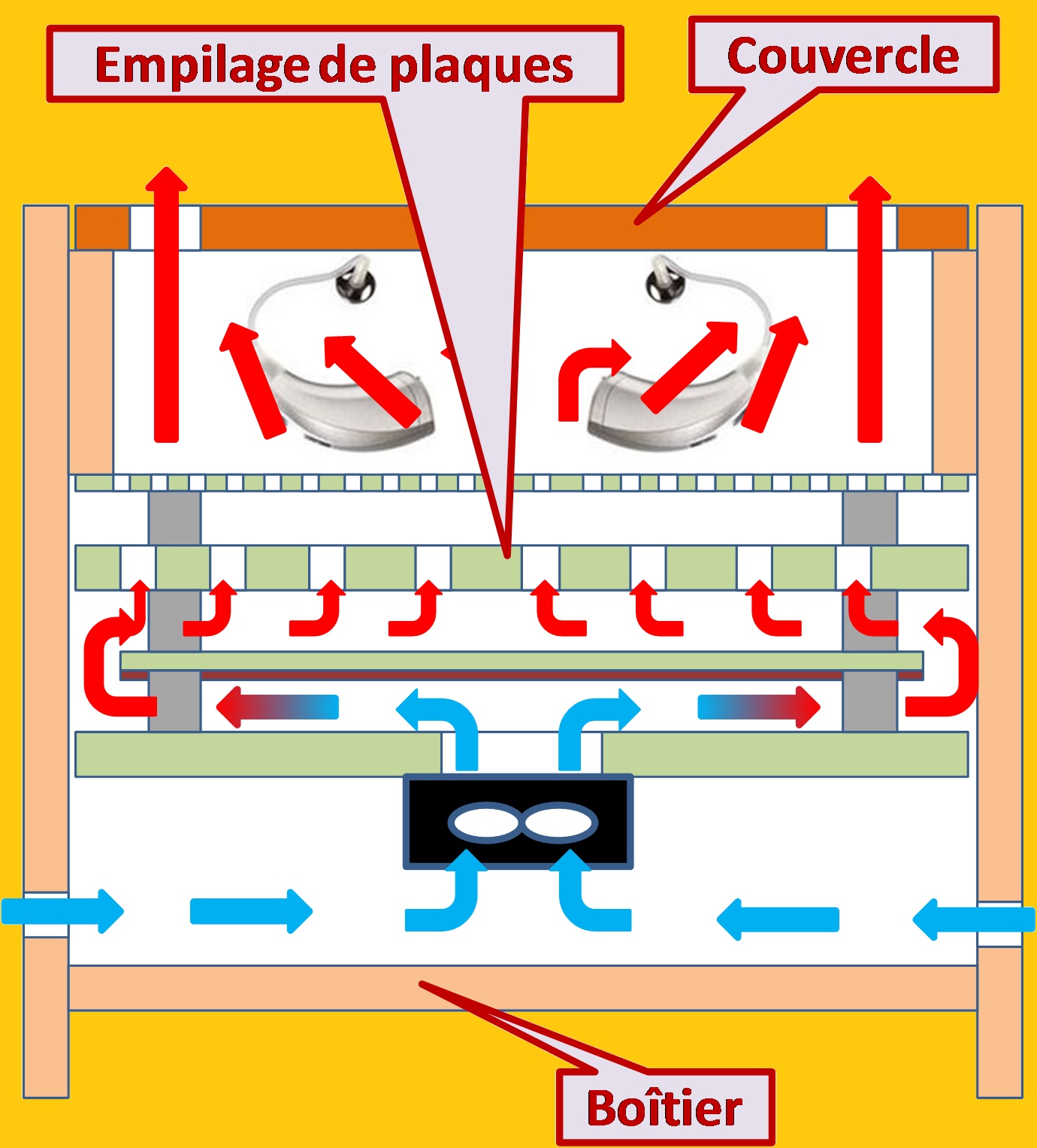

Cet empilage de plaques est le noeud du système.

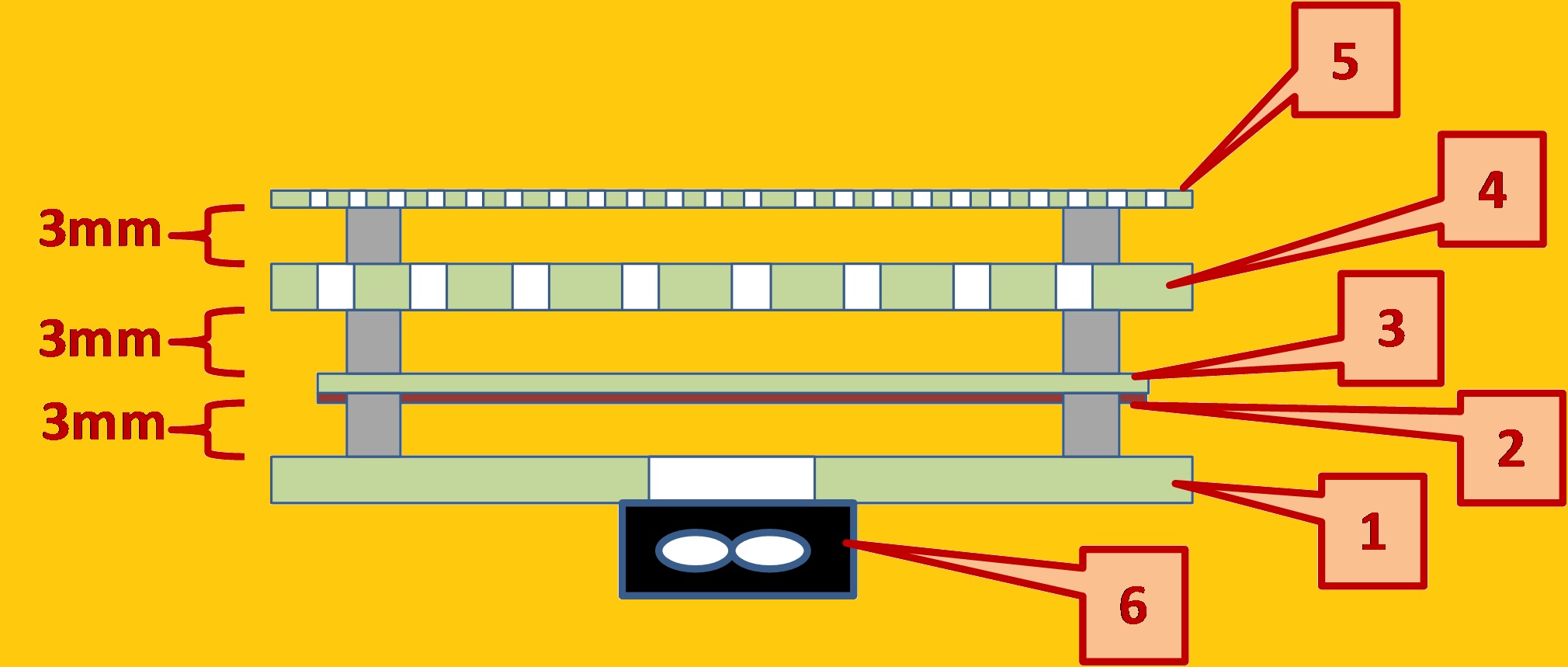

Plaque 1: plaque en bois 5mm dépaisseur dimension 10 cm x 10 cm. Au centre un trou correspondant au passage du ventilateur

Plaque 2: corps de chauffe adhésif diamètre 9 cm (voir page précédente)

Plaque 3: Plaque d'aluminium 1 mm d'épaisseur dimension 9 cm x 9 cm

Plaque 4: Plaque en bois de 5 mm d'épaisseur, dimension 10 cm x 10 cm percée d'une trentaine de trous de 3 mm

Plaque 5: plaque percée d'un grand nombre de petits trous. (personellement j'ai utilisé une chute de circuit imprimé de test)

Elèment 6: Ventilateur (voir page précédente)

La visserie et les entretoises sont calculés pour faire un ensemble compact avec une distance de 3mm entre les plaques.

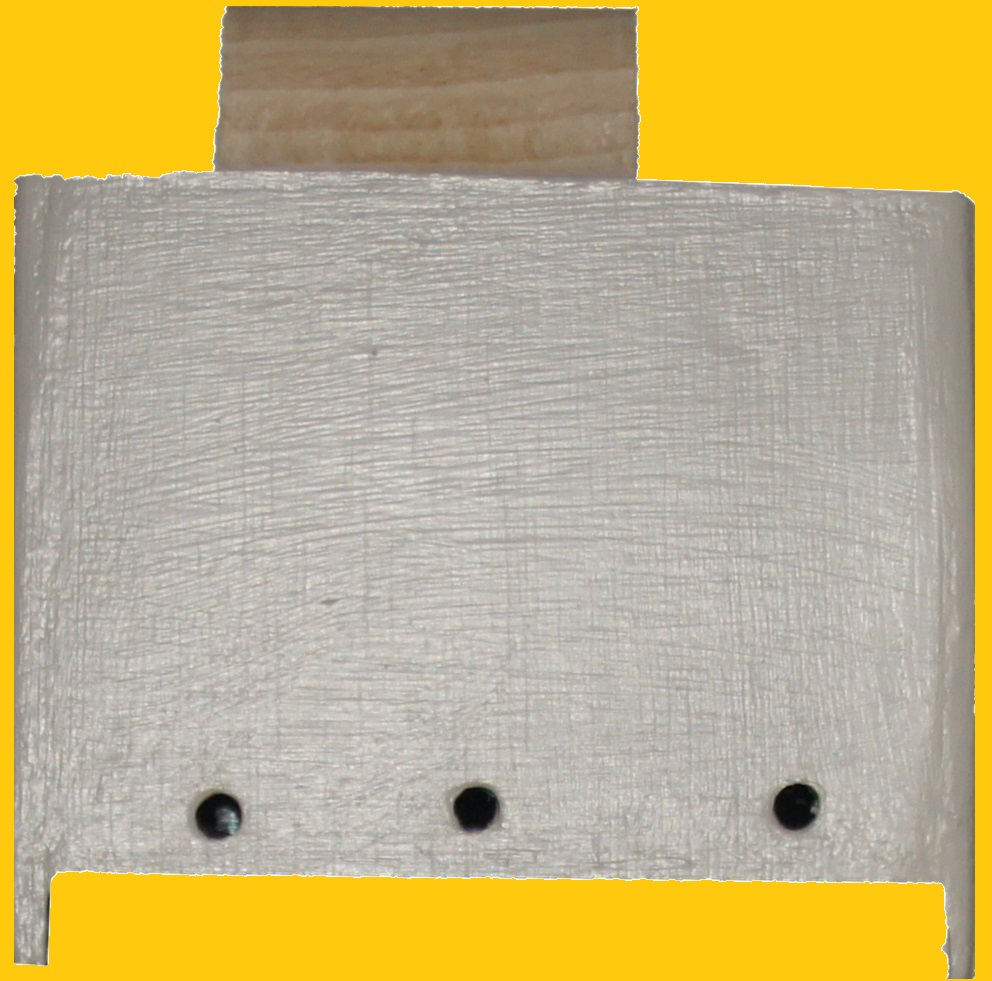

le boîtier semble de travers, mais c'est dû à l'angle de la photographie.

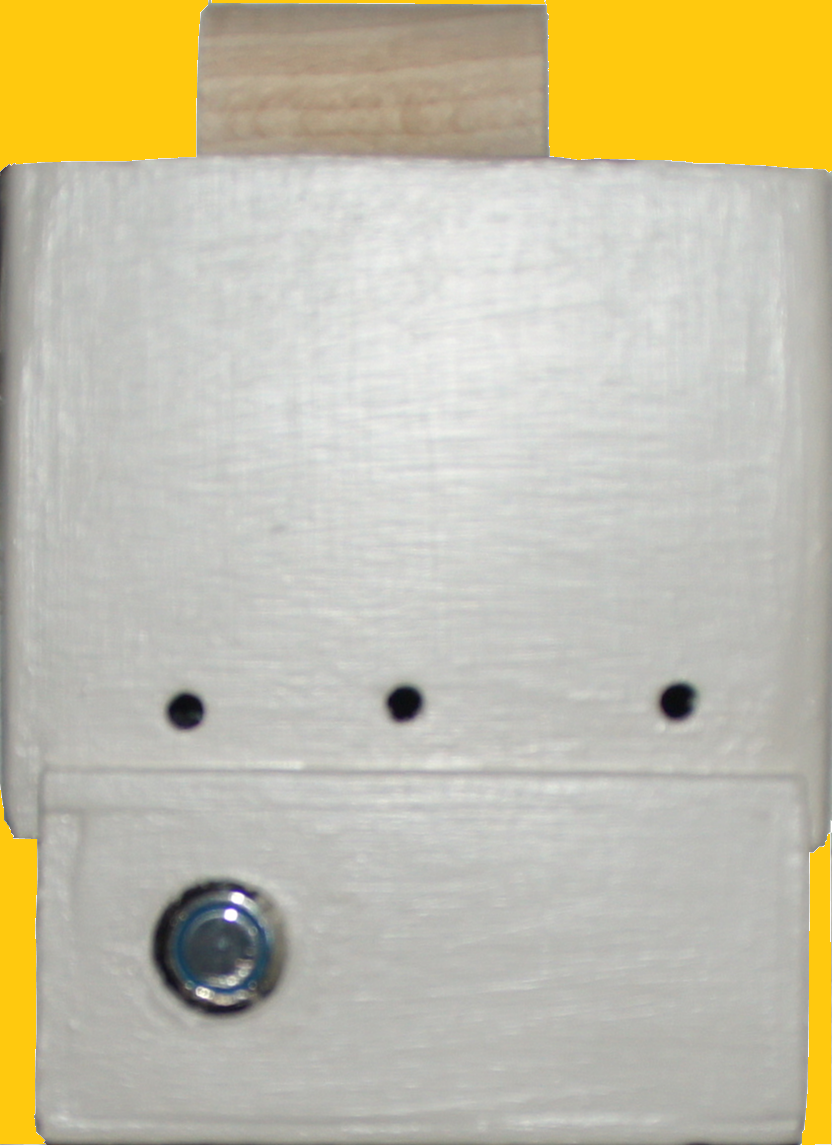

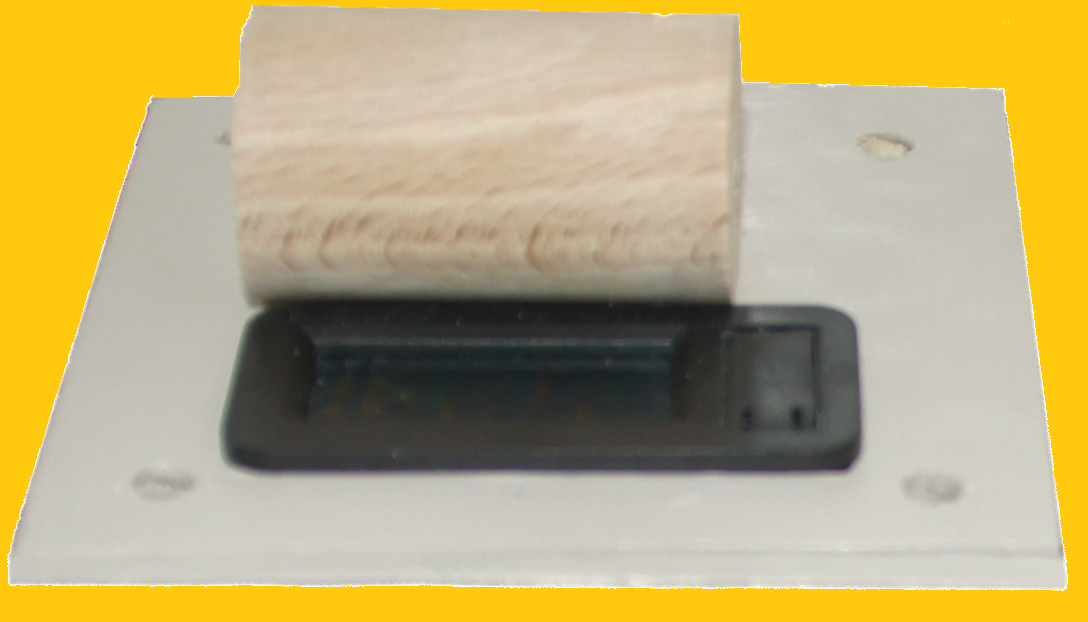

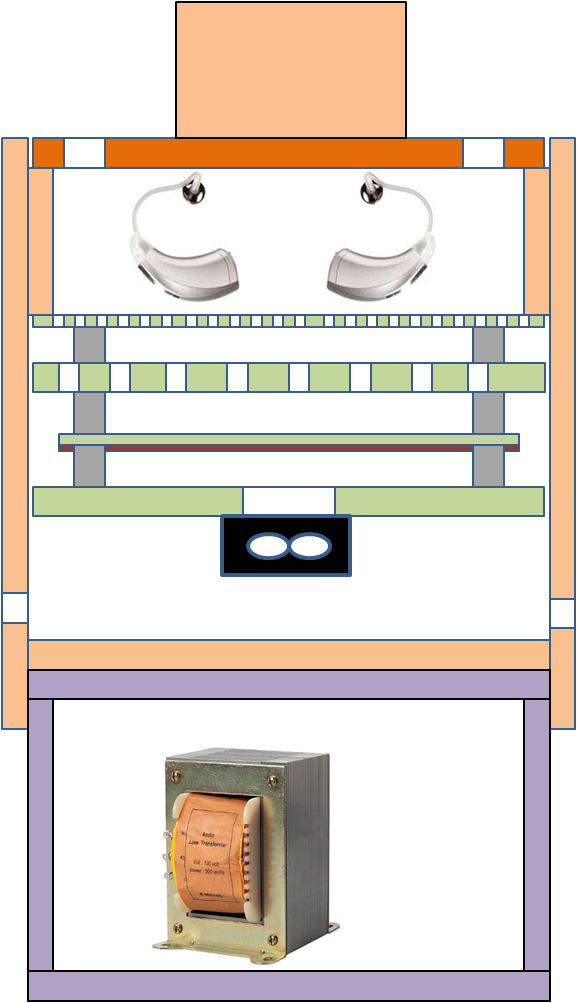

Onpeut ajouter une p'tite boîte dessous pour contenir l'alimentation électrique et y ajouter un interrupteur avec témoin lumineux

Dans mon cas ces 2 éléments sont fixés ensembles de manière définitive.

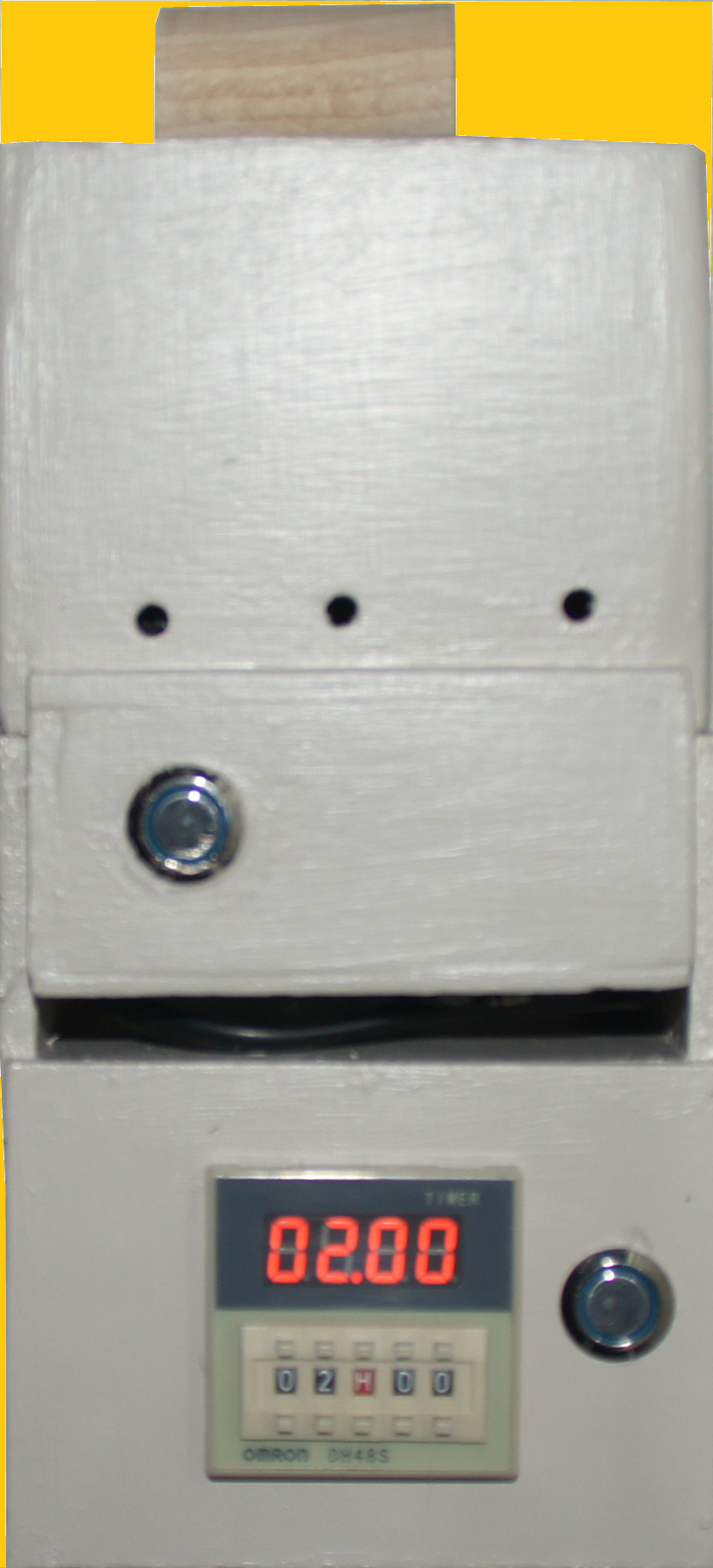

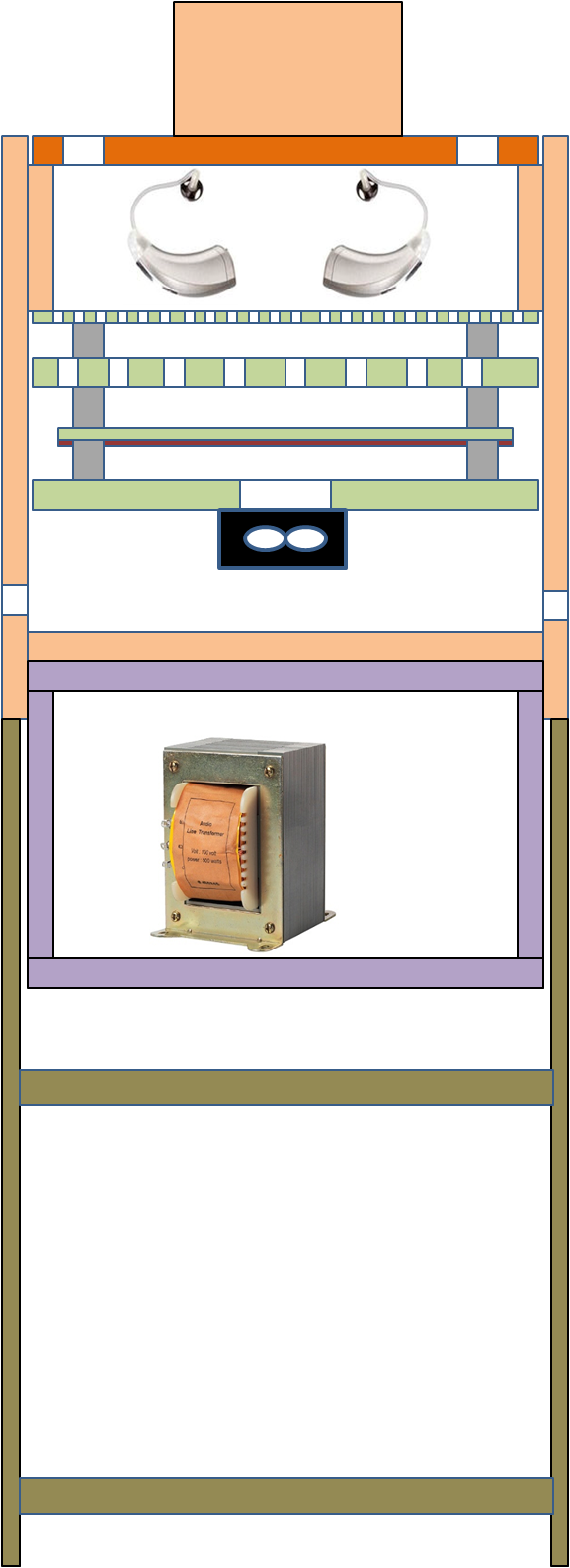

On peut encore ajouter une minuterie afin de maitriser le temps de "cuisson". Ici il est programmé sur 2 heures.

On peut ajouter un thermomètre sur le couvercle
