Projet 4: MOTORISATION DES AIGUILLAGES (terminé)

La motorisation des aiguillages est un casse tête pour tous les modélistes. En effet, la fiabilité des moteurs à solénoïde fournis par les fabricants d'aiguillages laisse parfois à désirer. Il existe plein de motorisations dans le commerce, leur intégration n'est pas toujours évidente et leur pilotage pas toujours simple.

Fabriquant mes propres décodeurs sur une base d'Arduino Nano, le pilotage de servomoteurs s'imposa d'office car notre Nano peut directement envoyer les ordres de positionnement d'un servomoteur sans composant intermédiaire. Sachant que le servomoteur que j'ai choisi coûte 1,15 Euros, la décision est vite prise.

L'avantage de cette solution, est que la position droite comme la position déviée peuvent être programmées séparément et avec une excellente précision.

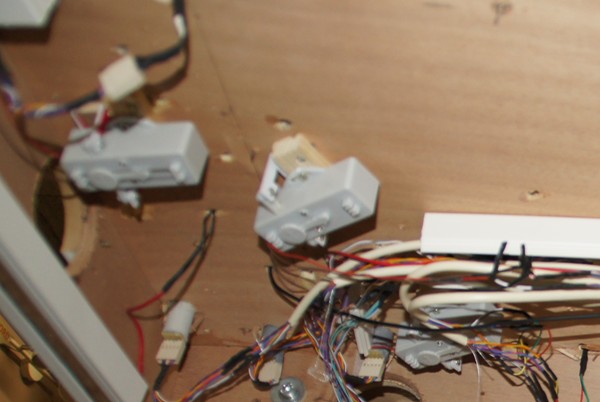

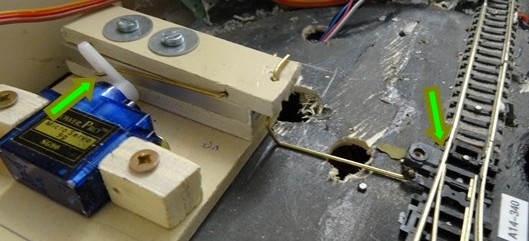

Avant
Après







fgthegtr





nhg

bgf





La seule chose qu'il reste à faire c'est un module mécanique qui transforme le mouvement de rotation du moteur en mouvement linéaire utilisable par l'aiguillage. Ainsi nous obtiendrons une fonction complète (0,2 décodeur maison + 1 servomoteur SG90 + 1 support) pour un coût dérisoire de 8,70 Euros contre 33,96 Euros pour la même fonction du commerce (0,17 décodeur Lenz LS 150 + 1 servo Conrad + 1 support) . Diviser par 4 le coût de la commande des aiguillages, c'est pas mal.













Voilà à quoi va ressembler le moteur d'aiguillages:

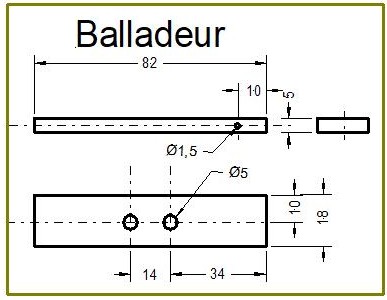

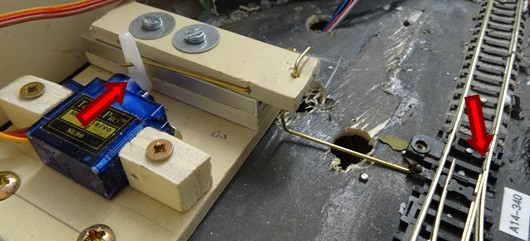

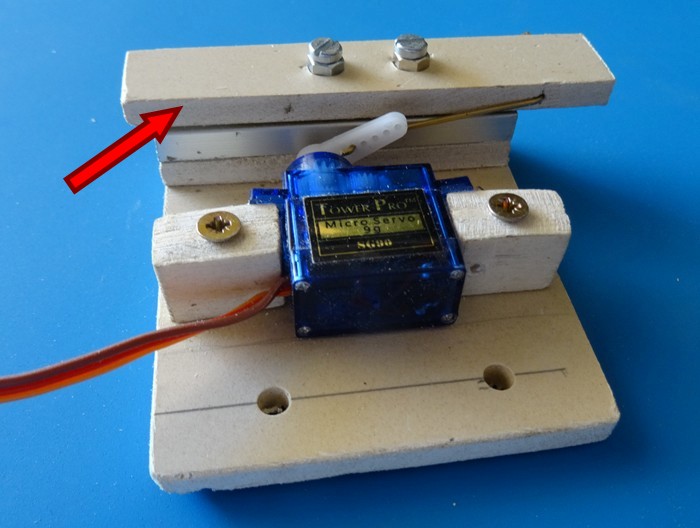

Le balladeur (flèche rouge) permet d'accrocher n'importe quel type de tringle, de bras, de crochet etc... permettant une liaison facile avec la commande de l'aiguillage.

kjuh

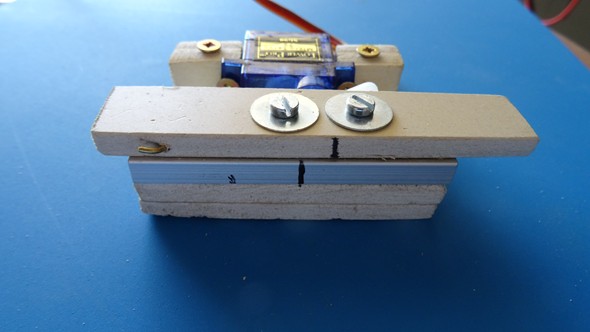

Les 2 photos ci-dessous montrent la course du balladeur, celle-ci peut être ajustée au moyen d'un paramètre dans le programme du module Arduino.

oiuzfg 96t9
o87

0987



897

juztf



uzjiktg

léio



liu







u'9i^è'9

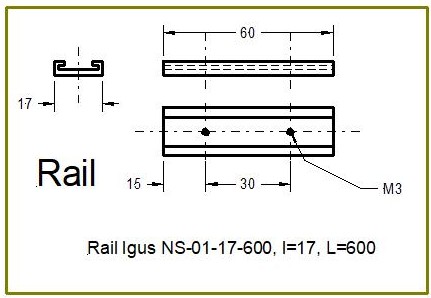

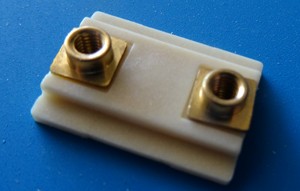

Patin Igus N NK-02-17

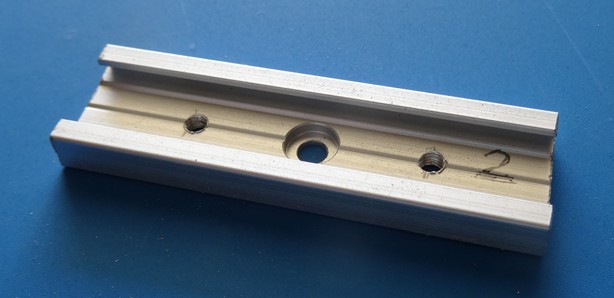

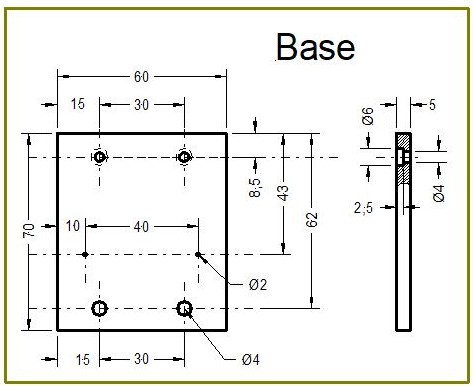

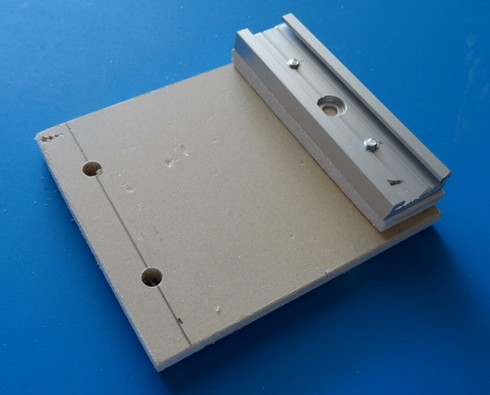

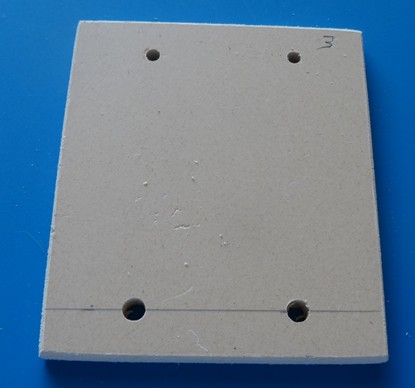

<<<< Base assemblée (avec 2 vis M3 x 10)

ghtrdzfg





ergwztwe

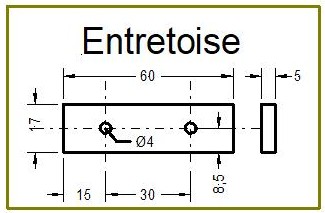

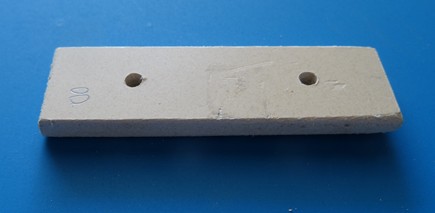

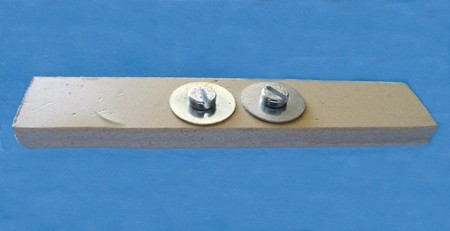

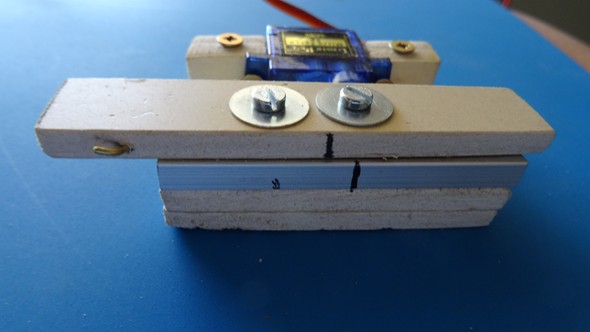

Le balladeur est solidarisé du patin à l'aide de 2 vis M3x6 et de 2 rondelles M3
