Projet 1: Câblage modulaire (terminé)

• Afin de simplifier l'alimentation des décodeurs, l'idée est de les raccorder par un Bus d'alimentation.
  • Bus DCC
  • 12 Volts courant continu. Ce courant est fourni par une alimentation stabilisée 12V - 5A - 60W
  • 18 Volts courant alternatif
  • 5 Volts courant continu. Ce courant est fourni par une alimentation stabilisée 5V - 10A - 50W

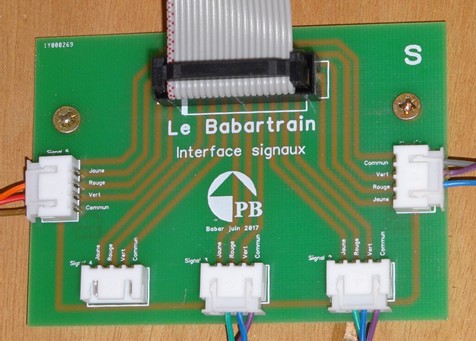

• Afin de rendre plus propre et plus simple les liaisons entre les décodeurs et les appareils, faire celles-ci au moyen de câbles plats (câbles en nappe)



Avant	Après

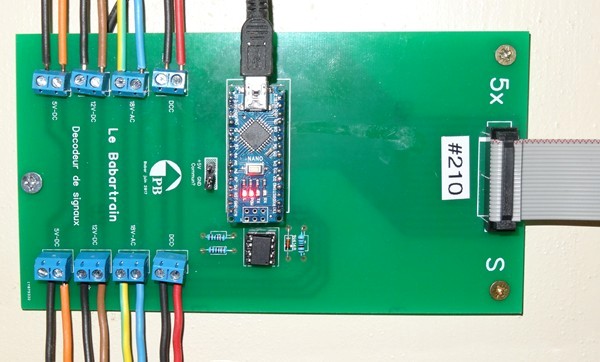

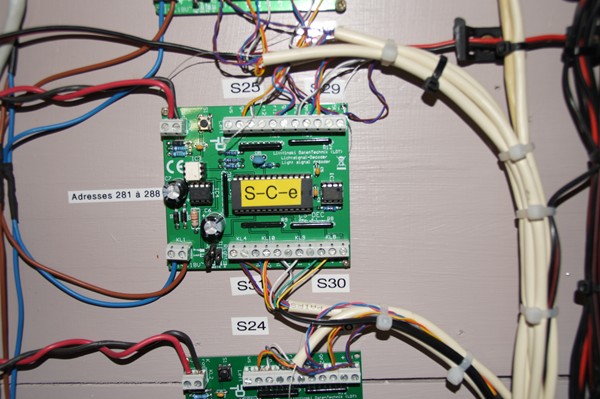

Décodeur de signaux	Avec décodeur du commerce   Avec décodeur "Maison"

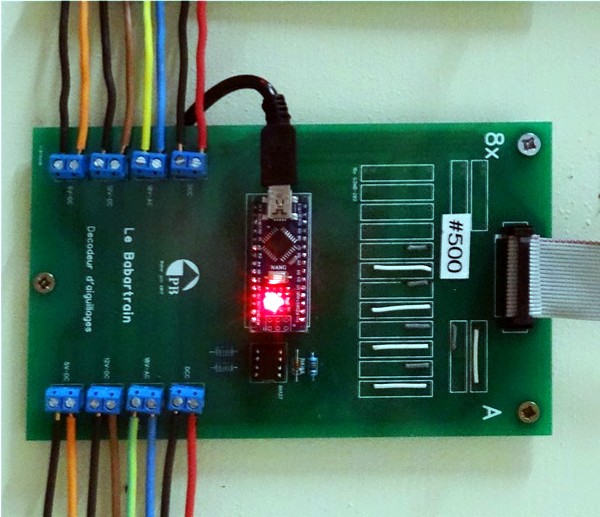

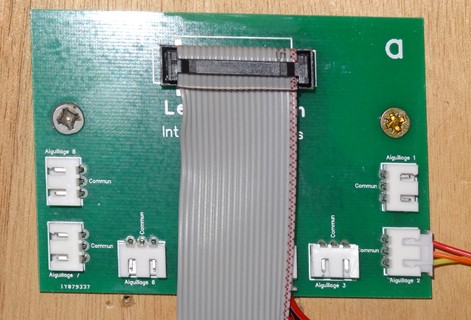

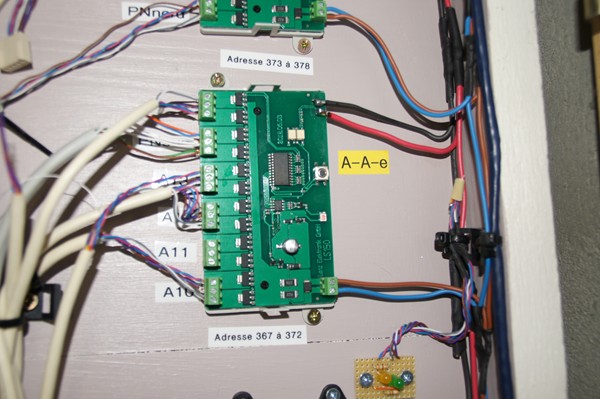

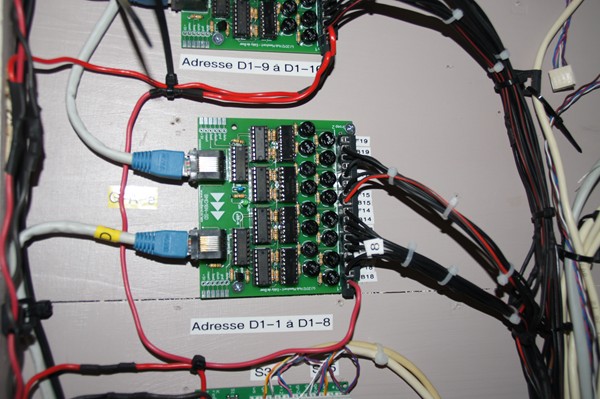

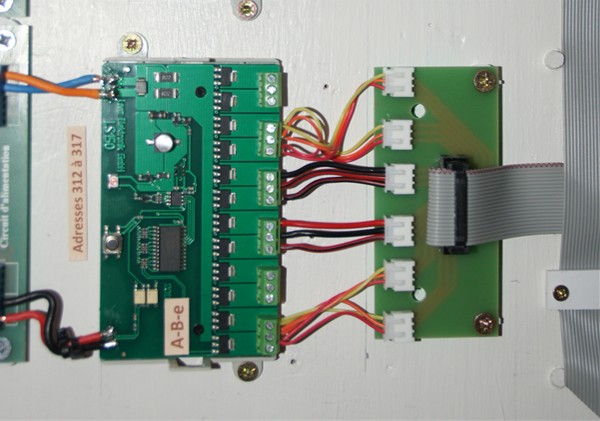

Décodeur d'aiguillages	Avec décodeur du commerce   Avec décodeur "Maison"

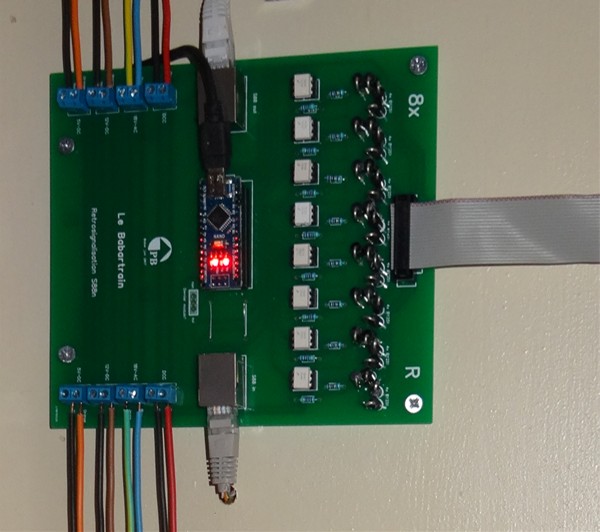

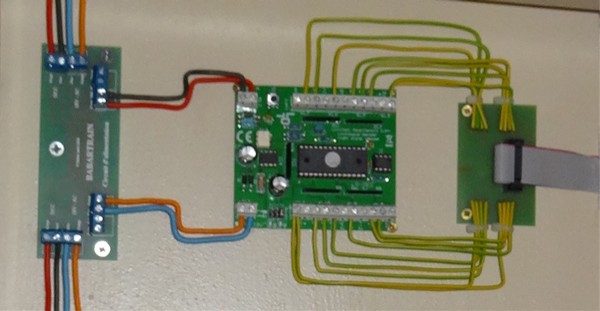

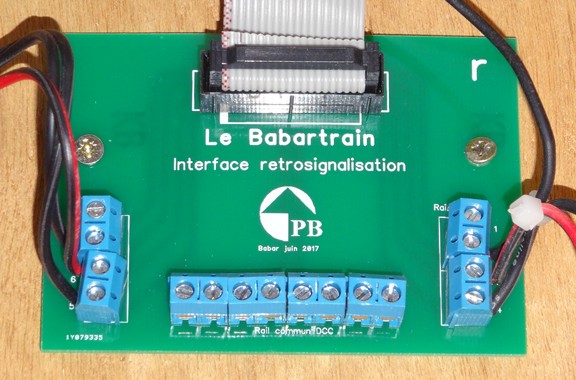

Codeur de rétrosignalisation	Avec codeur du commerce   Avec codeur "Maison"

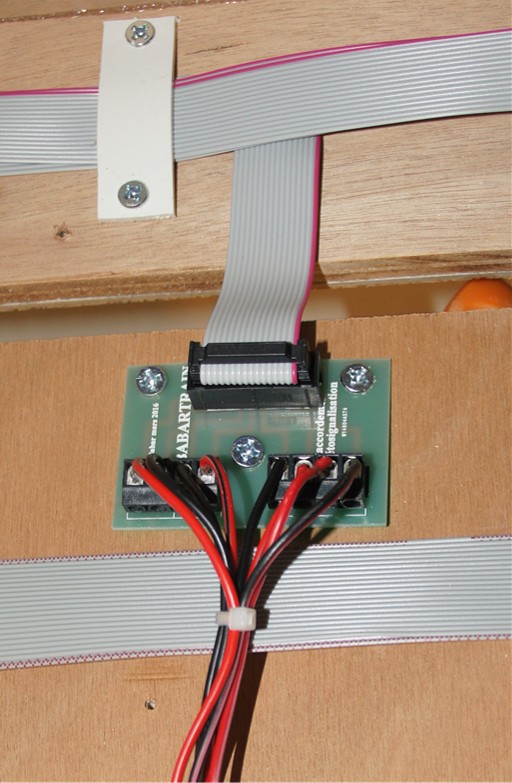

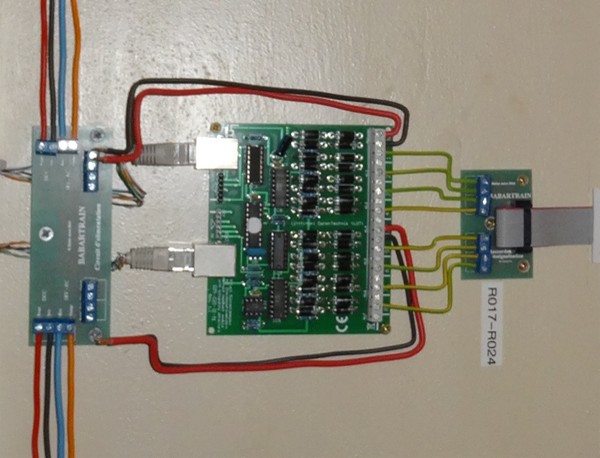

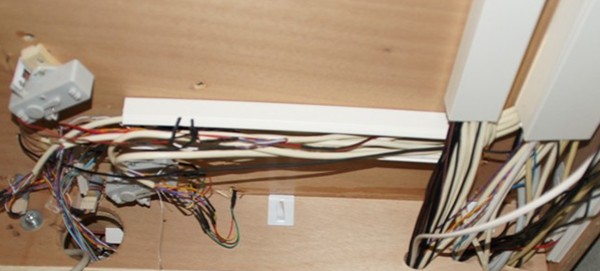

Sous la maquette cela donne ceci.......
