Première chose, faire les shémas des 5 décodeurs. J'utilise le logiciel gratuit DipTrace Schematic Capture. Ce logiciel simple à utiliser m'a beaucoup aidé dans ma tâche.

Ensuite, réaliser la conception des circuits imprimés et, enfin, faire les fichiers de fabrication (FAO). Tout cela avec le logiciel gratuit DipTrace PCB Layout.

J'ai fait fabriquer les circuits en Chine car malgré les frais de port élevés (DHL) le rapport qualité prix est sans concurrence.

20 circuits décodeurs pour 5 signaux	1,26 Euros pièce coût de fabrication	1,90 Euros pièce port compris
20 circuits interfaces pour 5 signaux	0,68 Euros pièce coût de fabrication	1,32 Euros pièce port compris
20 circuits décodeurs pour 5 aiguillages	1,73 Euros pièce coût de fabrication	2,37 Euros pièce port compris
20 circuits interfaces pour 5 aiguillages	0,43 Euros pièce coût de fabrication	1,07 Euros pièce port compris
5 circuits décodeurs pour 2 inverseurs	2,47 Euros pièce coût de fabrication	3,11 Euros pièce port compris
5 circuits interfaces pour 2 inverseurs	0.85 Euros pièce coût de fabrication	1,49 Euros pièce port compris
10 circuits décodeurs pour 1 passage à niveau	1,73 Euros pièce coût de fabrication	2,37 Euros pièce port compris
10 circuits interfaces pour 1 passage à niveau	0,43 Euros pièce coût de fabrication	1,07 Euros pièce port compris
20 circuit codeurs de rétrosignalisation pour 8 canaux	2,07 Euros pièce coût de fabrication	2,71 Euros pièce port compris
20 circuit interfaces de rétrosignalisation pour 8 canaux	0,68 Euros pièce coût de fabrication	1,32 Euros pièce port compris

Commande du matériel et enfin je peux calculer le coût réel de chaque décodeur :

	Décodeur du commerce					Décodeurs maison
		Nb fonctions	Prix	prix / fonction		Nb fonctions	Prix	prix / fonction	Gain
Signaux	LS-DEC-N	4	53,50	13,37		5	5,63	1,13	91%
Aiguillages	LS-150	6	48,00	8,00		5	6,10	1,24	84%
inverseurs						2	7,91	3,95
Passage à niveau						1	6,89	6,89
Rétrosignalisation	RM-GB-8-N	8	54,90	6,86		8	11,22	1,40	79%

L'opération est rentable, mes objectifs de coût seront largement tenus. Y'a plus qu'à se mettre au boulot.

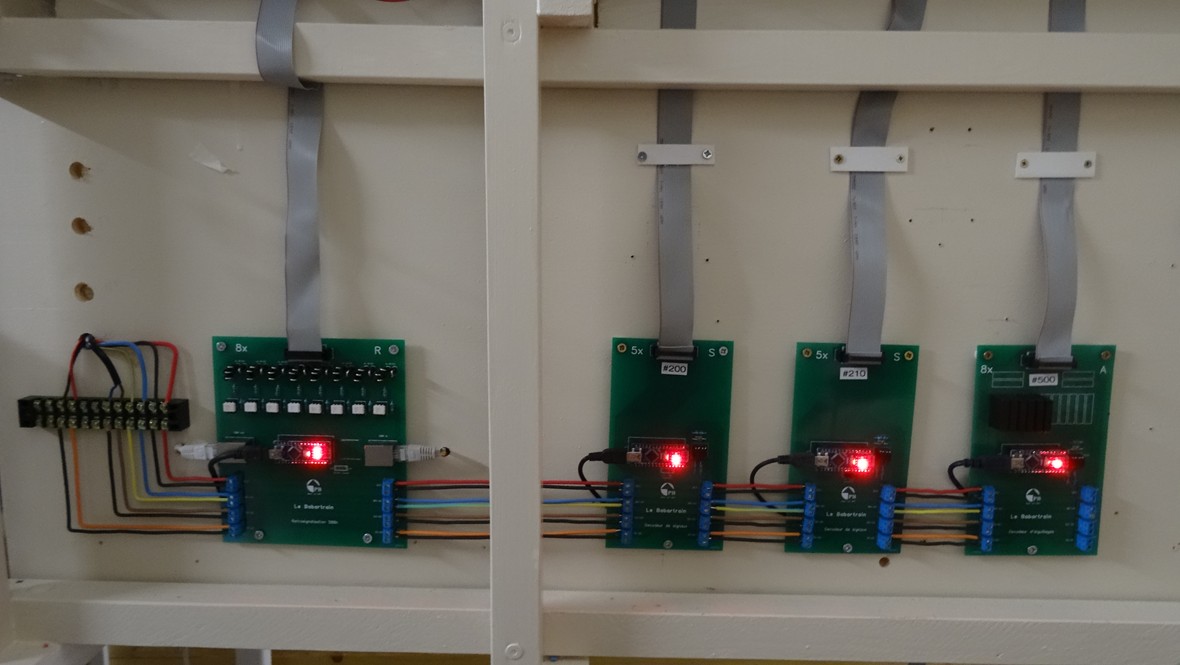

Les 4 premiers décodeurs terminés et fonctionnels. De gauche à droite"Rétrosignalisation", 2x "Signaux", "Aiguillages", on remarque le "Bus" d'alimentations DCC, 18V-Ac, 12V-Dc et 5V-Dc.

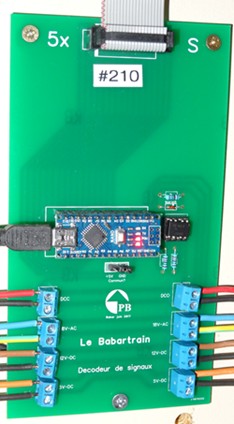

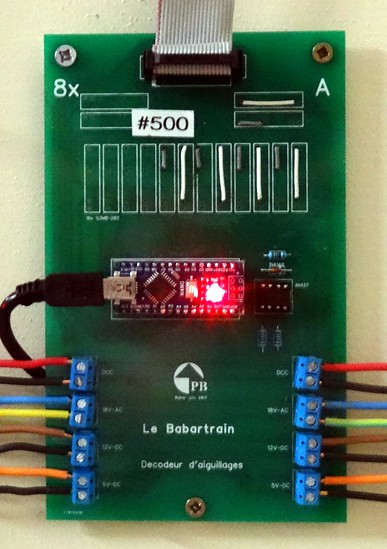

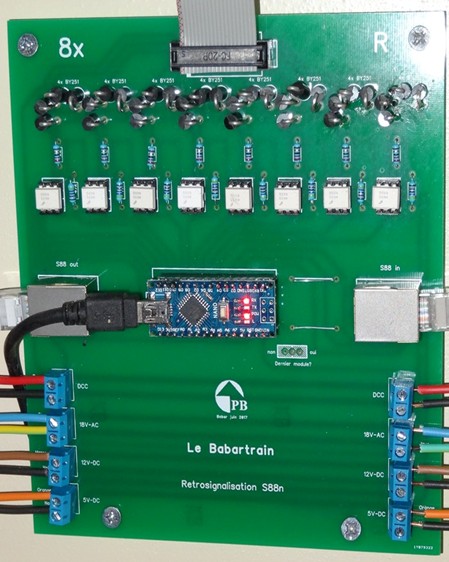

Codeur de rétrosignalisation pour 8 tronçons de voie.	Décodeur de signaux pour 5 signaux à 2 ou 3 LEDs	Décodeur d'aiguillages pour 5 aiguillages. C'est un circuit de la première version (pour 8 aiguillages) modifié.
