Dès le début de la construction de mon train modèle réduit, il avait été établi comme dogme que celui-ci serait entièrement informatisé.
Bien sûr, je n'y connaissais absolument rien et, il m'a fallu tout "(ré)inventer" car je voulais faire mes expériences moi même, (c'est plus amusant).
ETAPE: 1
Dans un premier temps j'ai fabriqué une armoire électronique unique, une grosse armoire avec des composants sur les 2 côtés, mais surtout avec des concentrations de câbles de liaison rendant toute évoluion du réseau complexe voire impossible.
Les décodeurs étaient achetés de marque LDT ou Lenz. Il est à noter que dès cette phase le matériel Lenz m'a procuré quelques soucis de synchronisation avec ma centrale Roco Mulizentrale Pro. |
|
ETAPE: 2

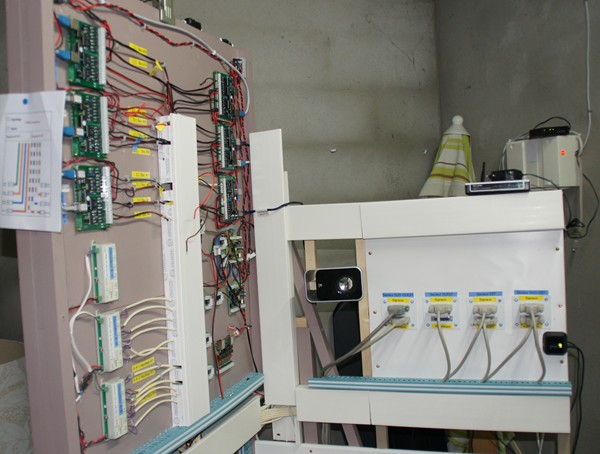

Afin d'aérer le câblage, l'armoire élecronique a été scindée en 3 parties. Chaque module avait son armoire électronique. Le câblage en lui même est de type " a la Bolognese ", c'est à dire un câblage spaghetti. C'est pas très beau, mais c'est pratique. |
|
ETAPE: 3

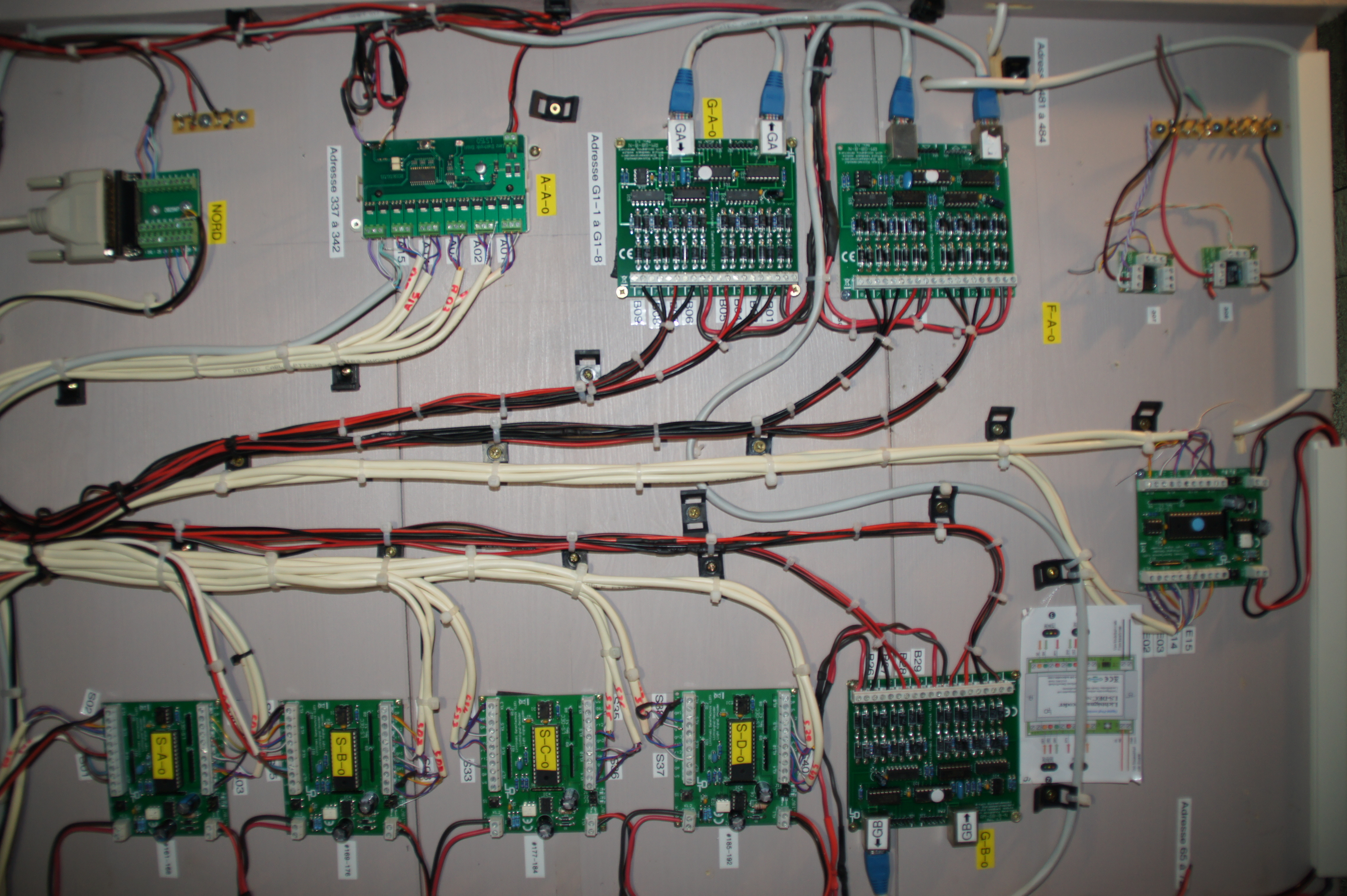

J'ai fabriqué quelques circuits imprimés, cela m'a permis de rendre le câblage zoli zoli.
- Un circuit bus d'alimentation
- Un circuit interface rétrosignalisation
- Un circuit interface aiguillages
- Un circuit interface signaux
Les circuits interfaces sont équipés de connecteurs pour câbles en nappe, d'où un câblage grandement simplifié.
On retrouve les mêmes circuits sous la maquette, ici une interface de rétrosignalisation.
|
|
ETAPE: 4
Le déménagement de la Haute Savoie vers le Gard a non seulement montré la faiblesse de mes châssis mais encore l'inconvénient d'avoir des armoires de 2 mètres de haut.

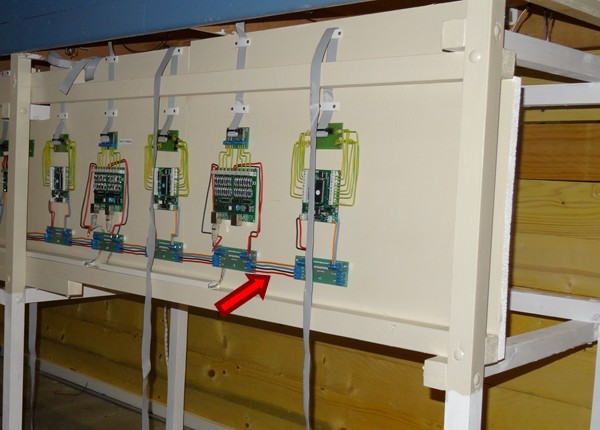

J'ai donc profié de la reconstruction des châssis pour y intégrer les tableaux électroniques et toujours le systéme de câbles plats et de bus d'alimentation (flèche).
Les décodeurs d'aiguillages Lenz LS 150 continuant à me poser des problèmes de compatibilité, j'ai donc étudié la possibilité de fabriquer mes décodeurs moi même avant de finir mon câblage.
|
|
ETAPE: 5
Le cahier des charges est le suivant:
- Un coût divisé par 2 au minimum mais idéalement divisé par 5
- Un fonctionnement identique aux décodeurs du commerce
- Tous les décodeurs basés sur un Arduino Nano peu côuteux
- Intégration du print interface câble en nappe et du print alimentation
- Hauteur identique de tous les décodeurs
|
