Le choix
ligne

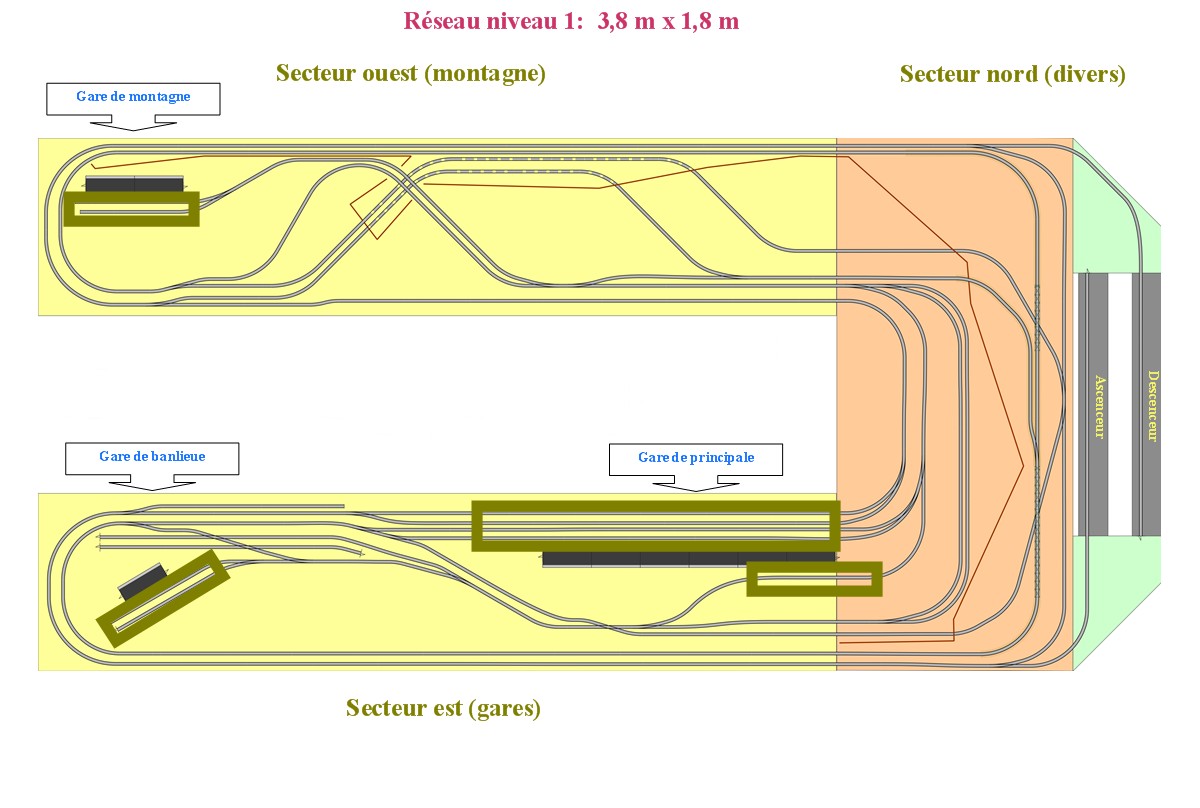

Mon réseau imaginaire représente une ligne qui traverse quelques départements et trois gares, une grande et deux petites sont effectivement reproduites.


Il n'y a pas de caténaire trop fragiles.


Le matériel de traction est principalement Diesel et électrique Suisse et français, mais il arrive parfois que l'on voie passer des locomotives à vapeur.


Il existe un trafic de trains réguliers de voyageurs et un trafic de marchandises légères.

Il y a trois gares voyageurs et une gare marchandises

Une ligne secondaire relie la gare principale aux deux petites gares.

Il y a un croisement de voies qui nécessite une gestion des polarités de l'alimentation électrique

Il y aura 4 ou 5 passages à niveau pris dans différentes directions.

  • Le circuit est entièrement numérisé, tous les appareils (feux, aiguillages rétrosignalisations etc.... ) sont pilotés par des décodeurs. Les locomotives sont aussi pilotées par des décodeurs embarqués.
  • Dans une phase ultérieure le matériel roulant sera identifié (code barre, tags passifs, transpondeurs......).
  • Les informations descendantes sont selon la norme DCC, les informations montantes selon la norme S88n.
  • La gestion des décodeurs est assurée par un ordinateur PC boosté.
  • Le logiciel de commande est Windigipet.
  • Les interfaces utilisateur peuvent être aussi bien un ensemble clavier/souris, une commande Multimaus, une tablette graphique, un smartphone ou tout autre appareil qui n'existe pas encore.
  • Les châssis au nombre de 3 seront en bois carré de 38mm, chevillé, collé, et vissé.

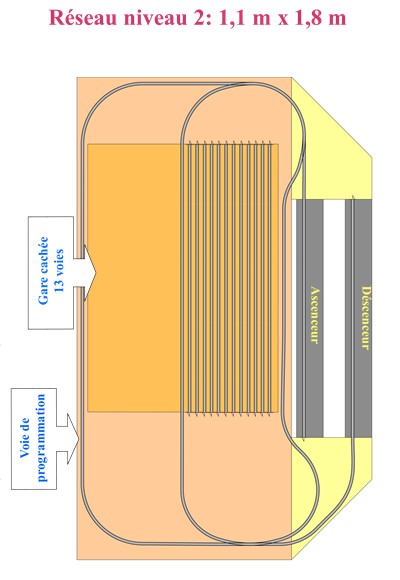

  • Le secteur de liaison "secteur nord" est surmonté d'une "Mezzanine" qui reçoit la gare cachée à 13 voies 40 centimétres plus haut.
  • Pour monter ou descendre sur la Mezzanine les trains emprunteront un ascenceur et un descenceur à commande numérique.

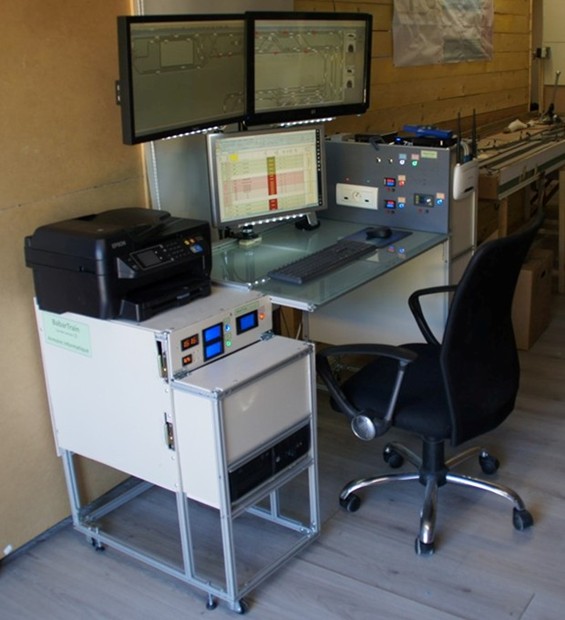

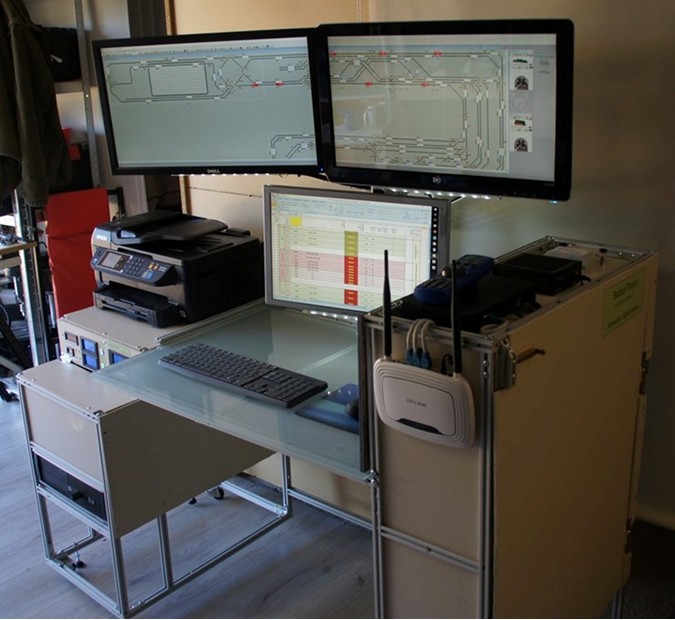

  • Le "bureau" assumera les fonctions suivantes:
    • Alimentations électrique courant alternatif et courrant continu.
    • Gestion informatique avec 3 écrans, clavier, souris.....
    • Gestion de la maquette par un ensemble Roco Z21 et une Multizentrale-Pro et sa Multimaus-pro.
    • Gestion du réseau informatique.
    • Banc de test pout signaux et aiguillages.
    • Alimentation stabilisée courant continu 0 à 45V pour les modules d'essai (Arduino.......).
    • Fonction bureau pour écrire (oui, oui aussi cela!)

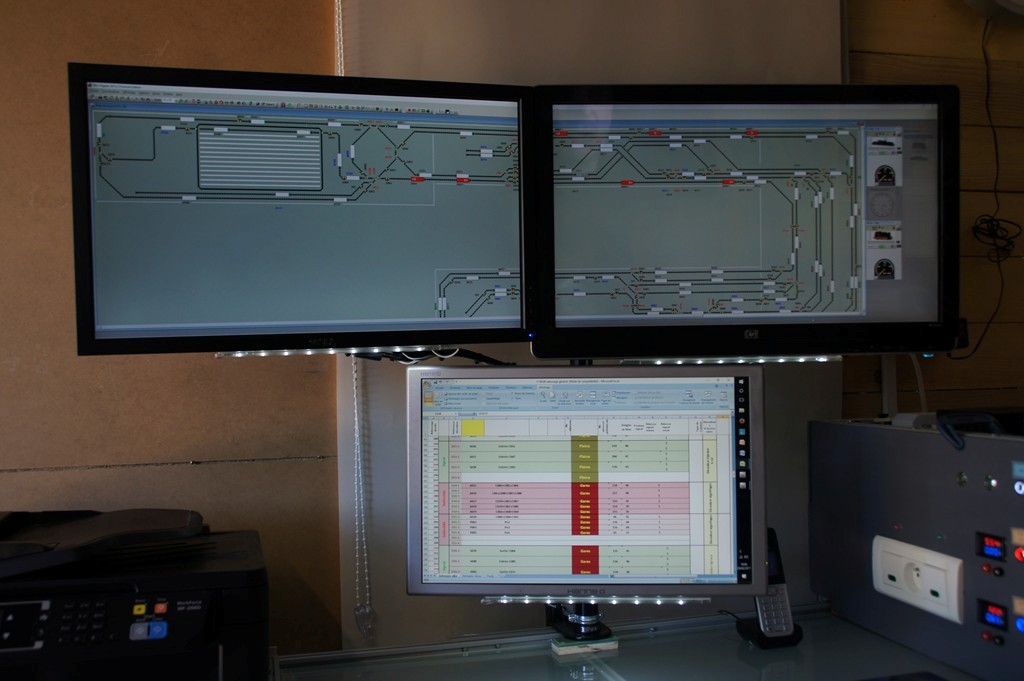

  • 3 écrans, dont 2 seront fusionnés, permettront de voir le TCO et les différentes annexes.

io7tg

dsafgrew

reswf

ewrg

Il est évident que le niveau 2 sera le plus amusant à mettre au point!!!!





Faire un petit train c'est bien, mais avant de commencer il y a un certain nombre de décisions à prendre: l'échelle, le type de commande, le type de matériel, la forme de la maquette et la place qu'elle occupe etc....
